縦型設計で省スペース化を実現し、デジタル表示とラック式定規により簡単なセットと幅広い基板加工に対応

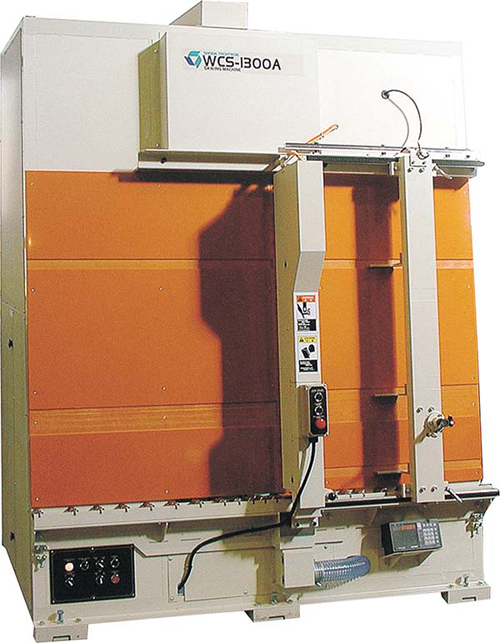

WCS-1300Aは、シンプルな機構を採用したカットソーで、幅広い基板の加工をカバーする装置です。縦型設計により設置面積を抑えつつ、最大1,300mmサイズの基板に対応します。
WCS-1300A の特長
- 省スペースな縦型設計
- 装置が縦型であるため、設置場所をとりません。
- 視認性と操作性の向上
- 切断位置の寸法表示には視認性に優れたデジタル表示を採用しています。
- 切断位置を決める定規の移動はラック式となっており、軽い力で簡単にセットが可能です。
- 重ね切りによる処理能力
- ワークを重ねて切断することができるため、処理枚数の向上が図れます。
WCS-1300A の製品仕様表
| 項目 | 内容 |
| 対象ワークサイズ（最大） | 1,300mm(長さ)×1,300mm(幅) |
| 対象ワークサイズ（最小） | 100mm(長さ)×100mm(幅) |
| 最大重ね厚さ | 25mm |
| 加工精度（加工辺の直線度） | ±0.1mm以内(1.6t加工時) |
| 軸回転数 | 3,000rpm.(サーボ式) |
| 制御方式 | NC制御 |
| 使用電源（集塵機付） | 3相AC200/220V / 6.47KVA / 19A |
| 使用エア | 30NL/min. 0.5Mpa. ドライクリーンエア |
| 機械外形寸法 | 1,950(W)×1,670(L)×2,520(H)mm |
| 機械重量 | 1,250kg |
| 備考（切断速度目安） | ～10m/min.(通常切断速度5m/min. ガラスエポキシ基板) |
