お求めやすいサイズと価格を実現した、基準カメラ認識タイプのマルチカットフォーマー

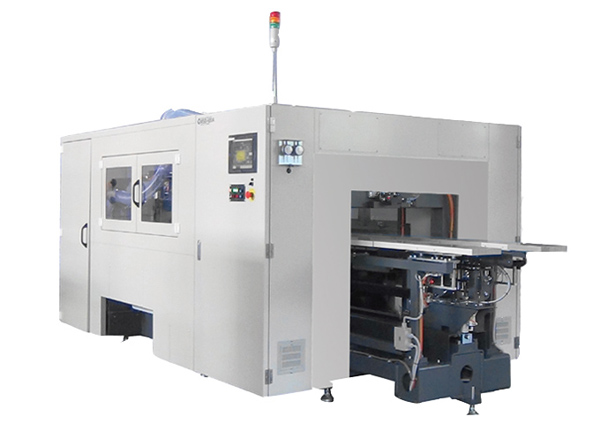

MSB-680Aは、加工基準をカメラで認識するタイプのマルチカットフォーマーです 。お求めやすいサイズと価格を実現しており、上位機種の機能を継承しつつ導入しやすい構成となっています 。
MSB-680A の特長
- カメラ認識による位置決め
- カメラ装着により加工位置決めのピン立てが不要なため、ホールダメージが発生しません 。
- 柔軟なシステム拡張性
- X線穴開け装置との連結が非常に簡単です 。
- 弊社オリジナル投入機との連結により、単体での使用も可能です 。
- 板厚測定機、刻印機、コーナー面取機との連結に対応しています 。
- 高精度な1ステーション加工
- 1ステーションで4辺加工を可能とすることで、機械寸法の短縮を実現し、ワーク移動時の精度ズレを防止します 。
- 高品質な切断とクリーンな環境
- 高周波スピンドルモーターとダイヤモンドカッターの組み合わせにより、基板端部からのゴミ発生を無くし、不良削減に貢献します 。
- 強い機械剛性により、高い加工精度を維持します 。
- 多様な加工ニーズへの対応
- ワーク排出方向が自在であり、刻印位置の制約を受けません 。
- 特殊仕様により、ワーク搬送部とクランプテーブルを改良することで、幅広い板厚（実績：0.1t、3.2t）の加工が可能です 。
- スリッターを外すことで端面研磨のみの加工も可能であり、ビルドアップ基板の端面メッキ取りに適しています 。
- 優れたデータ管理能力
- パソコン制御により、数万件のデータ記憶が可能です 。
MSB-680A の製品仕様表
| 項目 | 内容 |
| 対象ワークサイズ（最大） | 680mm(長さ)×680mm(幅) |
| 対象ワークサイズ（最小） | 300mm(長さ)×300mm(幅) |
| 板厚 | 0.3mm～2.4mm（※板に反り、歪みがない場合の数値） |
| 加工精度：外形寸法精度 | ±0.3mm以内 |
| 加工精度：基準ピン穴より端面まで | ±0.4mm以内 |
| 加工精度：直角精度 | ±0.5mm以内 |
| 機械能力：位置決め | サーボモータによる位置決め |
| 機械能力：カッター回転数 | 10,000rpm(可変式) |
| 機械能力：切断速度 | 35m/min(可変式) |
| 使用電源 | 3相AC/200/220V |
| 使用エア | 0.5MPa. |
| 機械外形寸法 | 2,100(W)×4,900(L)×1,900(H)mm |
| 機械重量 | 約5,000kg |
