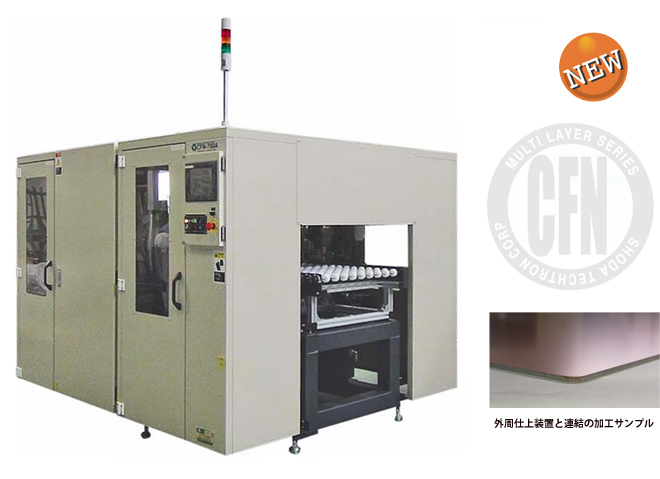

CFN-700A

外周仕上げ後のコーナー面取りと刻印の2工程を、1台の装置でインライン処理

CFN-700Aは、外周仕上げ後の多層板をインラインでバリの発生なくコーナー面取りし、同時に刻印も1台で行うことができるコーナー面取＋刻印装置です。センター基準で基板の搬入・搬出を行い、効率的な生産ラインの構築をサポートします。

CFN-700A の特長

• 2工程を1台で集約
  • コーナー面取りと刻印の2工程を1台の装置で行うことができます。
• 高精度なコーナー仕上げと柔軟な設定
  • 高周波スピンドルモーター（最大20,000r.p.m.）により、きれいなコーナー仕上げ面を実現します。
  • コーナーのRはタッチパネルで変更可能（2R～5R）で、オプションによりC面コーナー面取りも可能です。
• 安定した刻印機能
  • サーボ制御の打刻ユニットにより、安定した刻印が可能です。
  • 刻印位置はタッチパネルで設定でき、オプションでエアペン式や超音波式マーキングユニットにも対応します。
• 幅広い基板への対応と拡張性
  • 0.1mmからの薄物加工に対応しています。
  • 切断面取機や板厚測定機等との連結が可能です。

CFN-700A の製品仕様表

項目	内容
対象ワークサイズ（最大）	700mm(長さ)×700mm(幅)
対象ワークサイズ（最小）	300mm(長さ)×300mm(幅)
対象ワーク板厚	0.1mm～2.4mm
機械能力：位置決め	サーボモータによる位置決め
機械能力：カッター回転数	20,000rpm.（インバータ可変式）
使用電源（集塵機付）	3相AC/200V 8KVA
使用エア	0.5MPa.
