安全性・低騒音・防塵に配慮し、板厚調整不要で美しい加工面を実現する最新型自動端面面取ライン

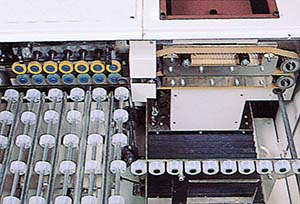

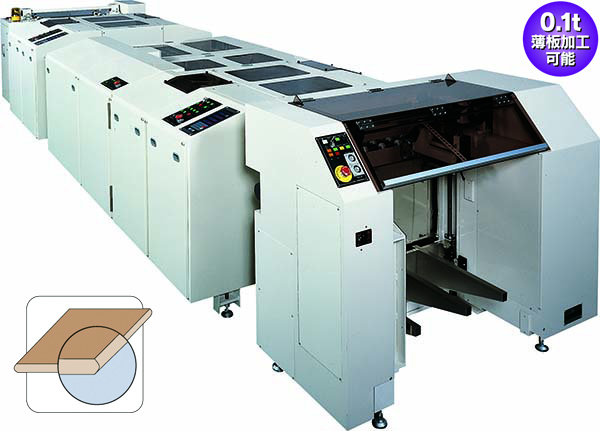

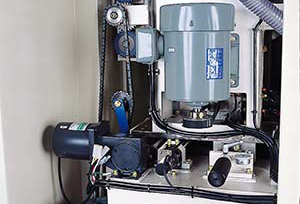

DFL-700Wは、0.27mmの板厚まで全て無調整で行える最新型の自動端面面取ラインです 。安全性、低騒音化、および防塵設計に注力しており、ピッチングロールから送材ベルト、面取量調整機構を備えた精密な加工を実現します 。
DFL-700W の特長
- ワンタッチでの自動設定機能
- 自動位置決め装置の採用により、加工幅のセットがワンタッチで行えます 。
- 同装置により、カッター高さのセットもワンタッチで完了します 。
- 効率的な送材・加工システム
- ワークの板厚が変更になっても、送材ベルトの隙間調整を行う必要がありません 。
- 回転式カッターを採用することで、美しい加工面が得られます 。
- 多様な仕様選択と薄物対応
- お客様のニーズに合わせ、量産型無人システムラインを選択することも可能です 。
- 送材廻りを変更する特殊仕様により、0.1tの薄物加工にも対応できます 。
DFL-700W の製品仕様表
| 項目 | 内容 |
| 対象ワークサイズ（最大） | 715mm(長さ)×715mm(幅) |
| 対象ワークサイズ（最小） | 200mm(長さ)×200mm(幅) |
| 板厚 | 0.27mm～2.4mm（カッター交換による） ※特殊仕様で0.1t可能 |
| 加工タクト | 6.5秒台／枚（ワークサイズに関係なく一定） |
| 加工精度：加工辺の平行度 | ±0.1mm以内 |
| 使用電源 | 3相AC200/220V / 18.1KVA／56A |
| 使用電源（投・受付） | 3相AC200/220V / 24.35KVA／74A |
| 使用エア | 100NL/min. 0.5Mpa. |
| 使用エア（投・受付） | 250N/min. 0.5Mpa. |
| 機械外形寸法（投・受付） | 1,695(W)×6,819(L)×1,049(H)mm |
