高速主軸とダイヤモンドルーターにより、バリや銅箔剥がれを抑えた極上の基板端面仕上げを実現

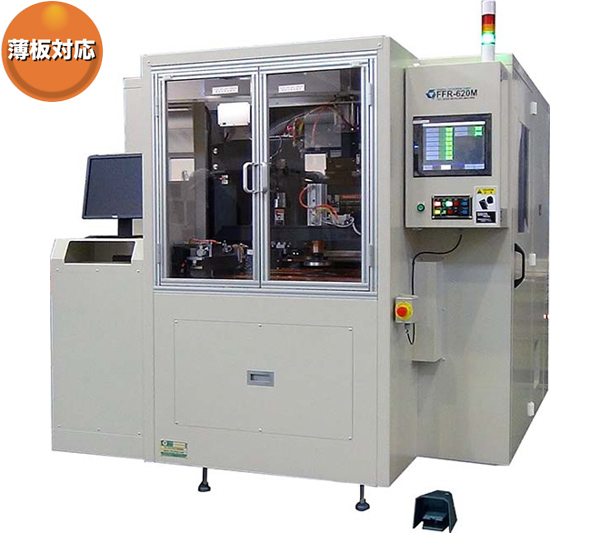

FFR-620Mは、銅張積層基板切断後の端面を仕上げトリミングし、高品質な仕上がり面を形成するマシンです。主軸の高速化と専用ダイヤモンドルータービット、特殊クランプ機構を組み合わせることで、加工時のバリ、ゴミ、極薄銅箔の剥がれ、ナイフマークを限界まで削減します。
FFR-620M の特長
- 高品質な端面仕上げ
- 専用ダイヤモンドルータービットと特殊クランプ機構の採用により、極上の仕上がり面を提供します。
- 高い生産性と同時加工
- 製品を重ねて同時に加工を行うため、生産性が格段に向上します。
- コーナー部のR加工およびC面加工を同時に行うことが可能です（※3R、5R以外はオプション対応）。
- クリーンで静かな作業環境
- 装置のフルカバー化により、静音性を高め、クリーンな作業環境を実現しています。
- 直感的な操作性
- タッチパネル画面方式を採用しており、スムーズな操作が可能です。
FFR-620M の製品仕様表
| 項目 | 内容 |
| 対象ワークサイズ（最大） | 620mm（長さ）×620mm（幅） |
| 対象ワークサイズ（最小） | 340mm（長さ）×340mm（幅） |
| 積載高さ | 最大28mm（上下当て板含む） |
| 切削量 | 最大1mm（1辺あたり） |
| 加工タクト（ブック） | 170秒 / ブック |
| 加工タクト（単枚換算） | 10秒 / 枚（送材速度25m/min. の時） |
| コンベア速度 | 17～25m/min. |
| 操作方式 | タッチパネル画面方式 |
| 外形精度 | 0.2mm 以内 |
| 直角精度 | 0.2mm 以内（600mmにおけるZ寸法） |
| 対角精度 | 0.7mm 以内 |
| 平行精度 | 0.1mm 以内 |
| 直線精度 | 0.1mm 以内 |
| R加工精度 | -0mm、+1.0mm |
| 使用電源 | 3相AC/200/220V |
| 使用エア | 300NL/min 0.5MPa |
| 機械外形寸法 | 2,000(W)×2,129(L)×2,043(H)mm |
| 機械重量 | 約2,300kg |
